一、概述

制样室是将材料磨成需要的粒径，此过程会产生一定量的苯系物等有机化合物和细微粉尘废气，并排向大气，对空气造成污染。

1、废气产生点：制样室车间

2、废气类型：a、延迟焦沥青、电解质、细微粉尘

             b、石油焦、细微粉尘

             c、电解质、细微粉尘

3、除尘设备选型：CTL-4#湿式除尘洗气机X2套

CTL-4.5#湿式除尘洗气机X1套

4、除尘方式：旋流空气水洗

5、配装水泵：额定流量85L/min，额定扬程5m

二、方案实施

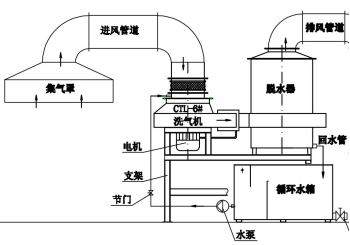

1、方案示意简图

2、方案说明

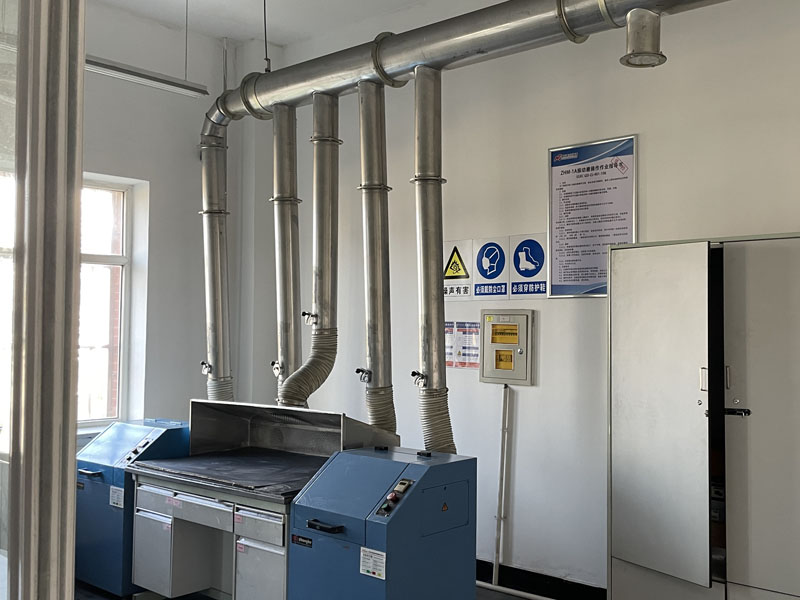

（1）在污染源（粉磨机等）上方安装一套集气罩，用于收集污染气体。

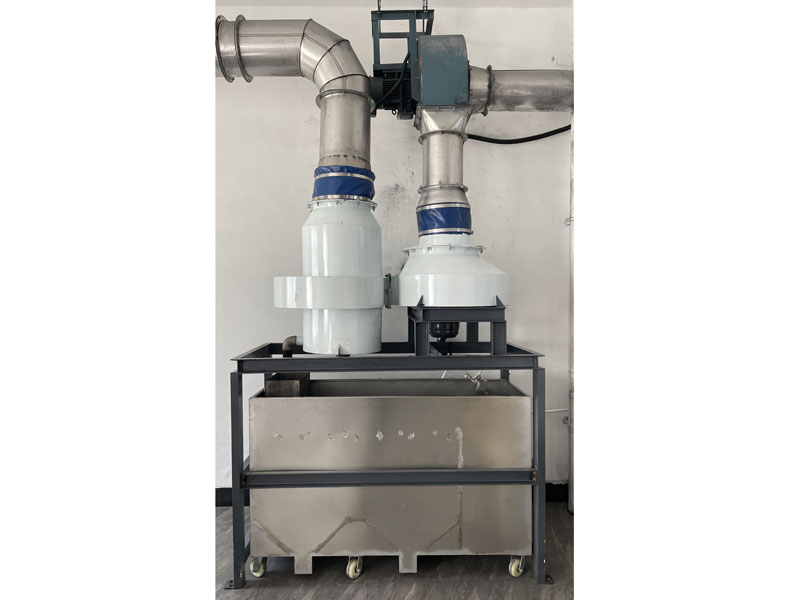

（2）在适当位置安装一套CTL型湿式除尘洗气机，利用支架支撑架高。除尘洗气机属湿式净化方式，需配装循环水箱，可放在洗气机下方，保证洗气机用水。洗涤水循环使用，定期清洗水箱。

（3）集气罩与洗气机用管道连接，洗气机运行产生动力，污染气体经集气罩和管道进入洗气机，经洗气机净化后，由于脱水器的分离作用，污水流回循环水箱，经处理后废水循环使用，干净气体由脱水器出口排出。

（4）脱水器后达标排入大气。

（5）洗气机加装减振器，进风管加装快速软连接器，防止除尘洗气机振动引起管路共鸣。

（6）除尘采用循环水进行治理，本项目除尘后的废水经压滤循环水箱过滤后继续使用，不存在废水排放。

3、效果

治理后废气排放符合GB16297-1996《大气污染物综合排放标准》

项目

允许排放浓度mg/m3

允许排放速率kg/h

颗粒物

4

5.9

三、设计参数

1、CTL-4#湿式洗气机，风量Q=2400～3200m3/h，风压P=460～1100Pa，功率N=2.2kw，转速n=2900r/min。

2、CTL-4.5#湿式洗气机，风量Q=3400～4200m3/h，风压P=460～1100Pa，功率N=3kw，转速n=2900r/min。

四、除尘洗气机原理

CTL型洗气机是我公司研制开发的一种为排放废气提供动力并对其进行连续洗涤的专利产品，其重要突破是借助于风机内部流场及各种力的作用，形成气、液、固三相之间高速相对运动，在为废气提供动力的同时，完成净化的过程。

CTL型洗气机净化原理，等效或高于静态文丘里洗涤器。本技术运用流体力学、空气动力学及气溶胶理论，叶轮水平旋转，输水管位于叶轮中心的上方，通过叶轮高速旋转的作用形成强动力，使喷于其上的洗涤液充分雾化，另外还形成了叶片与气流的高速相对运动，使空气与洗涤液以大接触面积和大冲击速度剧烈的碰撞、聚合，并在此过程中发生一系列的、复杂的物理作用，使空气中的有害粒子与洗涤液结合达到净化目的。洗涤液完成混合洗涤作用后与空气同时进入脱水器，经分离后的洗涤液流回循环水箱，净化后的空气排入大气。

废气在洗气机中各阶段速度的变化，在理论上等效于湿式文丘里洗涤器，文丘里气液混合过程可以通过叶轮对气流形成动力的同时在洗气机内部来完成，可以说洗气机相当于动态的文丘里，由于废气不是直线运动，所以洗气机的净化机理及效果等效并高于文丘里洗涤器，同时又避免了传统文丘里高能耗这一缺陷。

除尘洗气机突破传统的概念，做到了效率的模块化、气体压力流量的非线性选择，基本达到了亚零排放，并且能耗低、投资小、适应性（高温、高湿、粘性、防爆）强。另外，本产品可配备变频器使用，节能可达30以上。

五、洗气机水系统

净化洗气机属于湿式净化，净化介质可为自来水，可以循环使用，所以需配装有循环水箱，循环水箱中的水（净化介质）要输送到洗气机前端，所以需要安装一台水泵完成，水泵和洗气机之间的水管路即为上水管，洗气机和循环水箱之间的水管路即为回水管。此套水循环系统即为水系统，可归纳为供水系统和回水系统。供水系统指水泵运行将循环水箱中的水通过管路输送到洗气机叶轮前端，参与净化。洗涤液与烟尘混合体进入脱水器，经脱水器的分离作用，尘水混合物经回水管流回水箱，即回水系统。

其中循环水箱还可包括有自动补水、溢流管和排污管。自动补水是在水箱上装有浮球阀，将自来水与浮球阀连接，通过浮球控制向水箱内供水。溢流口在水箱液位上面，溢流管直接通向地沟，洗气机运行时，洗气机内存有一定量的水，当停机时，洗气机内的水便流回至循环水箱，可使循环水箱中的水位升高，使水面上漂浮的油污经过溢流管排入地沟。排污口位于循环水箱底部，出口处装有节门，正常情况下为关闭状态，节门后与溢流管合并通向地沟，当排污或清洗水箱时将排污节门打开，可使循环水箱底部沉淀的污物由此排出。

水系统安装时供水、自动补水要求管路横平竖直，回水及溢流排污管路横坡（按水流方向）竖直，应注意美观。另外循环水箱应尽量靠近洗气机，注意冬天防冻。

六、洗气机电控系统

洗气机电控系统包括电箱、电器件和电缆等，可配合变频器使用，变频技术是二十世纪八十年代后的一项新技术，进入二十一世纪才逐步在国

内得到推广应用。

在洗气机系统中配置变频装置，可使洗气机技术得到更好的发挥，原因如下：

1、洗气机是将净化功能与风机功能完整有机地结合在一起，是一机多能型，不但要保证净化效率的指标，还要保证系统所需的风压、风量等其它指标，因此配备变频技术可使系统中所需的各项指标得以很好的实现。

2、由于工况的设计与实际运行工况存在较大的差异，即在设计时按负荷设计，但由于工况不稳定，负荷较低，因此存在较大的浪费，较为理想的是按上限设计，使用时随机调控，而变频技术恰能满足此项要求，即上限设计，下限使用，能限度满足工况要求，同时少的消耗能源。

3、除此之外，还可保护设备不过热、不过载，自动检索故障等。

说明：

1、以上设备清单中我方提供CTL型湿式洗气机、脱水器、进出风管、电控、电缆及安装。

2、洗气机含：主机1套、软连接1个、抱箍2条、减振器4件。

山东新阳光环保设备股份有限公司

2021.10.15
